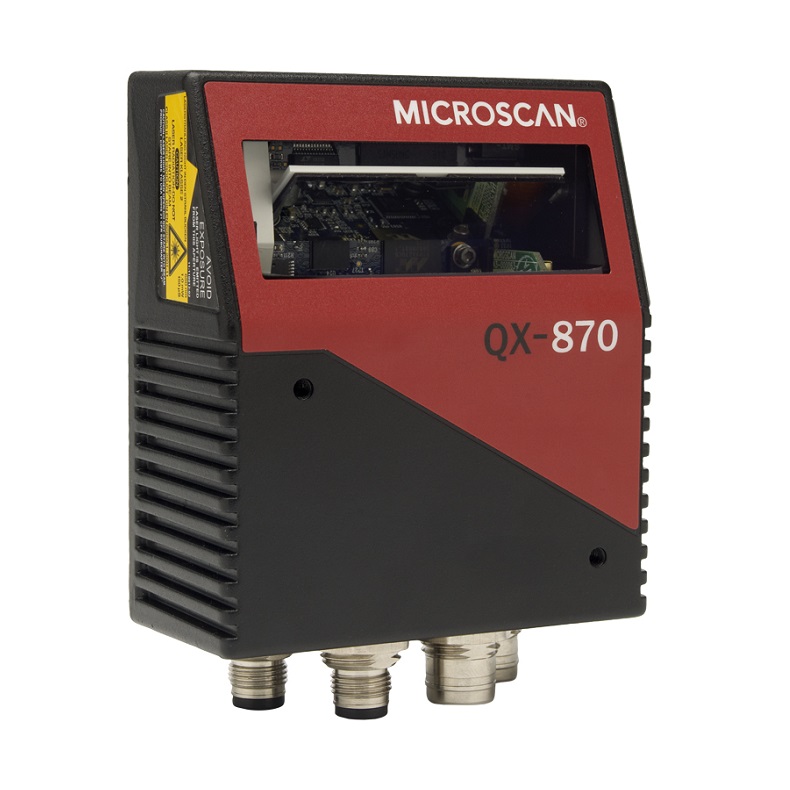

QX-870系列激光条形码扫描器

【特点】

• 读取速度/秒：300～1400次
• 读取范围：25～762mm
• 备有Ethernet TCP/IP、EtherNet/IP通信型产品
• 防水防尘等级：IP65

QX-870系列特点 2

ESP®简易设置程序：
软件为各种欧姆龙*扫码器提供了迅速简便的设置与配置。

QX-870系列特点 3

EZ按钮：
无需计算机就能够安装和设置读码器。

QX-870系列特点 4

LED指示灯：
读取正常时，性能指示灯的绿色LED灯闪烁。

QX-870系列特点 5

扫描光栅：
可处理不同距离及场所的多种代码。

QX-870系列特点 6

QX平台：
快速连接系统与X-Mode技术相结合，实现简单连接、高性能读取。

高性能读取

基于极强的读取能力，以*254mm的光束宽度，稳定读取长达762mm的条形码。

智能光栅

本型号除扫描角度和速度外，还具有智能自动帧技术。先进的软件可根据条形码自动调节激光的光栅高度和宽度。
利用该功能可在一个读取周期内只读取特定的代码。

Ethernet协议

搭载用于高速通信的Ethernet TCP/IP、EtherNet/IP通信协议。

应用实例

• 轻工业到重工业的各种工业环境
• 传送带生产线
• 包装/分类
• 电子产品生产
• 机器内部的嵌入式设备

QX-870：可读代码

QX-870系列特点 11

激光条形码扫描器

扫描方式	读取区域	通信	型号
扫描光栅	低密度(Low Density)	内置端口＊	FIS-0870-0004G
中密度(Middle Density)	FIS-0870-0005G
高密度(High Density)	FIS-0870-0006G
低密度(Low Density)/树脂窗	FIS-0870-0007G
扫描光栅	低密度(Low Density)	串行＊+Ethernet	FIS-0870-1004G
中密度(Middle Density)	FIS-0870-1005G
高密度(High Density)	FIS-0870-1006G

＊支持RS-232、RS-422、RS-485

附件

种类	型号
QX-1接口设备	98-000103-02
QX通信电缆、通用、M12 12针插座(螺杆式)～M12 12针插座(螺杆式)、3m	61-000148-02
QX通信电缆、通用、M12 12针插座(螺杆式)～M12 12针插座(螺杆式)、1m	61-000162-02
QX通信电缆、主机、串行、M12 12针插座(螺杆式)-DB-9插座、1m	61-000153-02
QX通信电缆、主机、串行、M12 12针插座(螺杆式)-DB-9插座、3m	61-000164-02
QX通信电缆、主机、串行、M12 12针插头(螺杆式)-DB-9插座、1m	61-000152-02
QX通信电缆、主机、串行、M12 12针插头(螺杆式)-DB-9插座、3m	61-000165-02
QX通信电缆、主机、Ethernet、M12 8针插头(螺杆式)～RJ45、1m	61-000160-03
QX通信电缆、M12 12针插头～M12 12针插座～DB-25插头Turck连接器	61-000172-02
QX通信电缆、M12 12针插头&M12 12针插座～MS-Connect 210(RS-232)、2m	61-000158-03
QX通信电缆、M12 12针插头(螺杆式)～跨线、3m	61-000166-02
QX通信电缆、M12 12针插头&插座～IB-131、RS-232、2m	61-000159-03
QX通信电缆、M12 12针插座～IB-131、RS-232/RS-485、2m	61-000159-04

电源

种类	型号
电源AC100-240V DC+24V M12 12针插座	97-000012-01
QX电源24V M12 12针插头美国/欧盟插头	97-000012-04

注. 请勿将本手册记载的电源和电源线用于其他电气/电子设备。
　　使用QX-870系列时，请务必使用本手册记载的电源和电源线。

安装连接器
