Leuze RSL200劳易测安全激光扫描

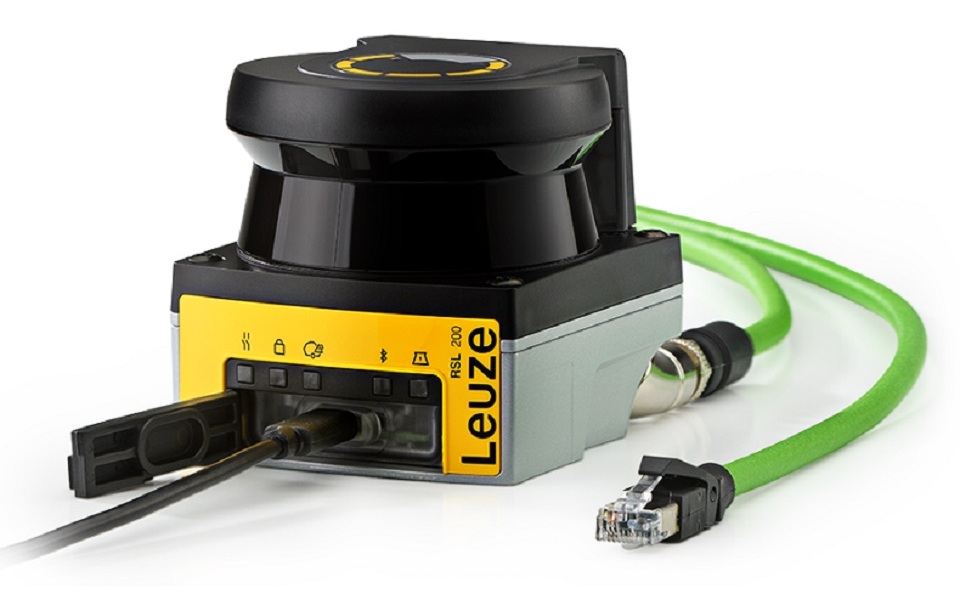

RSL200安全激光扫描仪__详情页面_960-480.jpg 超紧凑型安全激光扫描仪：RSL 200

RSL 200 安全激光扫描仪经过优化，*限度地减少安装空间。高度仅为 80 mm，底面为 80 x 86 mm，检测范围达 3 m，扫描角度达 275°。适用于 AGV 和 AMR的节省空间的安全解决方案，同时也适用于紧凑型机器的区域防护和防意外启动保护。多达 32 组可切换的保护区域，可实现动态适应。

两个报警区域和一个保护区域为一组，从而可以进一步优化调整。

可旋转接口、经过优化的安装支架以及诊断应用程序等巧妙细节实现简单的设备集成与*的安全防护。

应用

移动平台应用：适用于AGV 和 AMR的安全防护和导航

APIC_IL_RSL200_AGV-tractor_WL_700x500px

确保移动平台灵活的行驶路径要求：

紧凑型导引运输车以单向行驶方向运行，例如采用光学导航方式。车辆的行驶路线需要进行防护。

解决方案：

RSL 220 为车辆的行驶路线进行防护。八个可切换的保护区域和报警区域组，在弯道和不同速度的情况下也可轻松适应。

APIC_IL_RSL200_AGV_omnidirectional_wl_700x500px

提供安全防护要求：

全向行驶的轻载AGV/AMR的行驶路线需要进行防护。

解决方案：

RSL 200 系列产品可为 AGV 和 AMR 提供全方位安全防护。得益于 275°扫描角度，只需对角安装两个设备即可满足需求。32 组可切换的保护区域和报警区域，确保移动平台的流畅运行与灵活的行驶路径。

APIC_IL_RSL200_AGV_navigation_wl_700x500px

为轻载AGV / AMR 提供定位导航要求：

适用于紧凑型车辆的安全防护与定位导航。

解决方案：

80 x 80 x 86 mm 的紧凑设计，占用空间小，集安全防护功能和高精度测量数据输出为一体。因此，该扫描仪特别适用于紧凑型车辆，其紧凑结构在此类场景中成为关键优势。该设备保护区域检测范围为 3 m，测量数据覆盖范围为 25 m。

固定应用：适用于机器和设备的区域防护

APIC_MT_RSL200_Area_guarding_wl_700x500px

区域防护要求：

机器或设备的危险区域应采取保护措施，以防止人员进入。同时要监控防护区域内是否有人员停留，以便在人员离开保护区域后机器或系统能够自动重启。

监控区域应完全覆盖整台机器。

解决方案：

RSL 200 可检测监控区域内是否有人员进入和停留，因此同时可实现设备的自动重启。得益于 275°的扫描角度，可配置的保护区域可轻松调整适配的待防护区域尺寸，即使是“转角”或机器上的两侧，也能精准覆盖。

APIC_MT_RSL200_Safeguarding_of_hidden_areas_wl_700x500px

重启保护以及监控视觉盲区区域要求：

为了防止危险，只有在确保没有人员位于机器运行区域或视觉盲区内，才允许系统重启。

解决方案：

安全激光扫描仪 RSL 210 通过可配置保护区域来监控是否有人员停留，甚至在不可见区域内也能实现。

技术详情

参数
尺寸	80 x 80 x 86 mm（宽 x 高 x 深）
安全	Type 3，性能等级 PL d，SIL 2
保护区域的检测范围	3 m
报警区域的检测范围	15 m
扫描角度，分辨率	275°，0.2°
可配置区域组（1 个保护区域和 2 个报警区域）	1 / 8 / 32
分辨率（可配置）	70 mm、50 mm
连接类型	8 针或 12 针 M12 连接器 \| 以太网 TCP/IP：4 针 M12 连接器
通过 UDP 端口实现测量数据输出	距离和信号强度 \| 检测范围 25 m \| ROS 驱动程序（版本 1 和版本 2）
利用 RSL 200 手机应用程序（蓝牙连接）可快速访问状态信息和简单诊断
配置和诊断接口：USB 和蓝牙，RSL 230/235 支持以太网 TCP/IP
配置软件操作简单，支持 9 种语言，提供上下文相关的在线帮助
可拆卸更换的配置存储器
配件：固定支架占用空间小，易于校准，配有防护支架。

Leuze RSL200 劳易测安全激光扫描仪系列型号：

RSL235-S/12-M12

安全激光扫描仪

三重区域数量: 32 个

功能: 三重区域转换, 三重区域监控, 固定选择一个三重区域, 接触器监控(EDM)

连接: 接头, M12, 12 个引脚

应用: 固定式危险区域防护, 移动危险区域防护, 车辆导航

商品编号： 53802110

RSL230-S/12-M12

安全激光扫描仪

三重区域数量: 32 个

功能: 三重区域转换, 三重区域监控, 固定选择一个三重区域, 接触器监控(EDM)

连接: 接头, M12, 12 个引脚

应用: 固定式危险区域防护, 移动危险区域防护

商品编号： 53802107

RSL220-S/08-M12

安全激光扫描仪

三重区域数量: 8 个

功能: 三重区域转换, 三重区域监控, 固定选择一个三重区域, 接触器监控(EDM)

连接: 接头, M12, 8 个引脚

应用: 固定式危险区域防护, 移动危险区域防护

商品编号： 53802104

RSL210-S/08-M12

安全激光扫描仪

三重区域数量: 1 个

功能: 三重区域转换, 三重区域监控, 固定选择一个三重区域, 接触器监控(EDM)

连接: 接头, M12, 8 个引脚

应用: 固定式危险区域防护, 移动危险区域防护

商品编号： 53802101
